湖北程力國六東風天龍后雙橋大型洗掃概述 洗掃車采用東風天龍DFH1250D4 型國Ⅵ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用7.1高壓離心風機,效率高、風量大，最高風量達23500m3/h。高壓水泵采用同際知名GTM 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。 CLW5250TXSD6型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉�(duì)路面進行低壓沖洗作業。 CLW5250TXSD5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
湖北程力國六東風天龍后雙橋大型洗掃表1整車性能與結構參數表 項目 | 單位 | CLW5250TXSD6 | 作 業 性 能 | 洗 掃 作 業 | 最大洗掃寬度（含路緣清洗寬度） | m | 4．1 | 路面洗掃寬度（不含路緣清洗寬度） | m | 3．5 | 洗掃速度 | Km/h | 5∽15 | 清洗水額定壓力 | MPa | 10 | 清洗水額定流量 | L/min | 122 | 清 掃 作 業 | 清掃寬度 | m | 3．5 | 清掃速度 | Km/h | 3∽15 | 保潔速度 | Km/h | 3∽20 | 最大清掃能力 | M2/h | 70000 | 卸料角 | ° | ≥48 | 低壓沖洗寬度 | m | 24 | 清水箱總?cè)莘e | L | 12000 | 垃圾箱總?cè)莘e | L | 10000 | 行駛性能 | 最高車速（滿載） | km/h | 90 | 最大爬坡角 | ° | 30 | 制動距離（滿載30Km/h） | m | ≤10 | 最小轉彎直徑 | m | 19 | 燃油消耗量 | 限定工況百公里燃油消耗量 | L/100km | 18 | 全洗掃作業 作業速度 7km/h （2檔怠速） | 副發動機轉速2000r/min | L/h | 13．7 | L/10000m2 | 5．64 | 副發動機轉速1700r/min | L/h | 8．9 | L/10000m2 | 3．76 | 全掃作業 作業速度 7km/h （2檔怠速） | 副發轉速2000r/min | L/h | 11．1 | L/10000m2 | 4．59 | 副發轉速1700r/min | L/h | 7．2 | L/10000m2 | 3．12 | 質量參數 | 整車整備質量 | Kg | 15800 | 最大總質量 | kg | 25000 | 結構尺寸 | 外形尺寸（長X寬X高） | mm | 9600,9850,10600×2510×3350 | 軸距 | mm | 4350,4600,5350+1350 | 輪距 | 前輪 | mm | | 后輪 | mm | | 接近角 | ° | | 離去角 | ° | 17．5 | 最小離地間隙 | mm | 275 |
湖北程力國六東風天龍后雙橋大型洗掃表2主要部件型式與參數 項目 | CLW5250TXSD6 | 汽 車 底 盤 | 底盤型號、類別、生產企業 | DFH1250D4 | 發動機型號、生產企業 | D6.7NS6B290Ⅵ | 發動機額定功率 | 213kw | 變速箱型號 | *** | 變速箱速比 | 1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 | 驅動軸 | 單級雙曲線齒輪主主減速器 速比i=5.143 | 輪胎 | 前輪 | 295/80R22.5 18PR,11.00R20 18PR | 后輪 | 295/80R22.5 18PR,11.00R20 18PR | 燃油種類 | 滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號 | 副 發 動 機 | 標準配置 | 型號、生產企業 | EQB170 東風康明斯發動機有限公司 | 功率 | 125kw/2500r/min | 選裝配置 | 型號、生產企業 | EQB140-20 東風康明斯發動機有限公司 | 功率 | 118Kw/2500r/min | 離合器 | 汽車離合器，氣動驅動，電氣自動控制 | 散熱器 | 有效尺寸783*714*70 | 風 機 | 型式 | 專用高壓離心風機 型號No7.1#C，最大風量23500M3/h | 額定轉速 | 2400r/min | 傳動型式 | 窄V帶傳動（型號15N-2690，5根） | 液 壓 系 統 | 型式 | 開式，電液控制集中操縱 | 主要元件 | 齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 | 溢流壓力 | 15MPa | 液壓油容量 | 60L | 電 氣 系 統 | 控制方式 | PLC控制+手動控制、機電液互鎖等 | 底盤車系統電壓 | 24V | 工作裝置系統電壓 | 24V | 蓄電池型號 | 12V-140A.H(2只串聯) | 高 壓 清 洗 系 統 | 高壓水泵 | 型式 | 柱塞泵 | 型號 | T7012IR | 額定壓力 | 10MPa | 系統使用壓力 | 10MPa | 額定流量 | 122L/min | 額定轉速 | 1000r/min | 傳動型式 | 窄V帶傳動（型號15N-1900，3根） | 水閥及控制 | 水閥型式 | 高壓不銹鋼球閥，10MPa | 控制方式 | 氣缸驅動，電氣控制 | 噴水桿噴嘴型式 | 高壓洗滌型 |
湖北程力國六東風天龍后雙橋大型洗掃續表1主要部件型式與參數 項目 | CLW5250TXSD6 | 低壓沖洗系統 | 低壓水泵 | 型號 | 天億 | 流量 | 60m3/h | 揚程 | 90m | 沖洗寬度 | 24m | 掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | 清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | 掃刷直徑 | φ900mm | 掃盤速度 | 每分鐘600轉 | 掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | 吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 | 吸管直徑 | 2Xφ180mm兩根。 | 工作時剛性部分離地間隙 | 5-10mm | 左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動控制，擺動角78° | 噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | 噴嘴總數量 | 8只，每側4只 |
湖北程力國六東風天龍后雙橋大型洗掃程力威牌CLW5250TXSD6型洗掃車
產品名稱 | CLW5250TXSD6型洗掃車 | 產品商標 | 程力威牌 | 總質量(Kg) | 25000 | 罐體容積(m3) | | 額定載質量(Kg) | 9070,9005,9870,9805 | 外形尺寸 | 9600,9850,10600×2510×3350 | 整備質量(Kg) | 15800,15000 | 貨廂尺寸 | ×× | 軸數 | 3 | 軸距 | 4350+1350,5350+1350,5700+1350,4600+1350,4800+1350 | 底盤型號 | DFH1250D4 | 底盤名稱 | 載貨汽車底盤（二類） | 外形尺寸 | 9270,9355,10270,10355,10705,9650,9605,9720×2500,2530×3075,3190,3370,3630,3150 | 輪胎數 | 10 | 燃料種類 | 柴油 | 輪胎規格 | 295/80R22.5 18PR,11.00R20 18PR | 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | 發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | D6.7NS6B290 DDi75E350-60 DDi75E300-60 | 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 | 6700 7500 7500 | 213 257 220 |
湖北程力國六東風天龍后雙橋大型洗掃采用東風天龍DFH1250D4型國Ⅵ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
東風天龍洗掃車副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。 風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。
東風天龍洗掃車高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。
東風天龍洗掃車?yán)洳捎脝螌硬讳P鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。
東風天龍洗掃車左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。
湖北程力國六東風天龍后雙橋大型洗掃4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。
東風天龍洗掃車開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
東風天龍大型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉�(duì)路面進行低壓沖洗作業。
東風天龍大型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

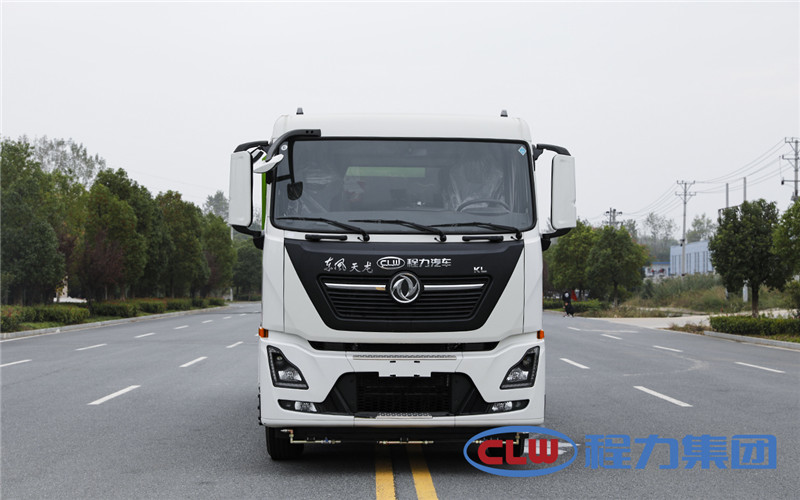

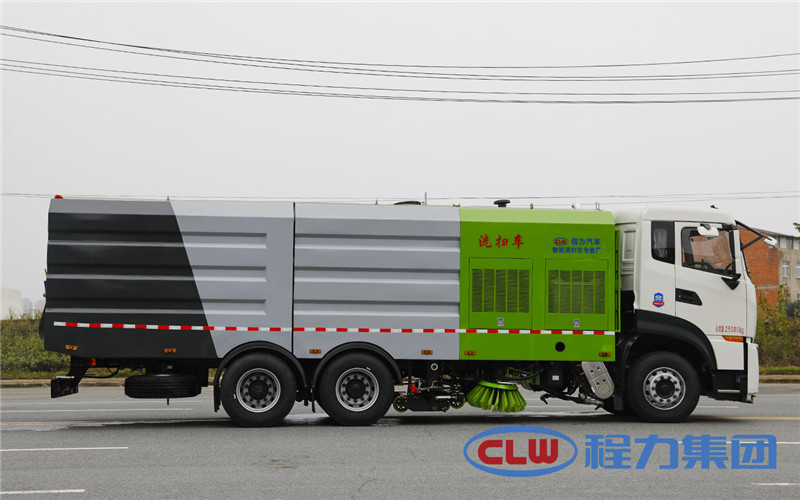

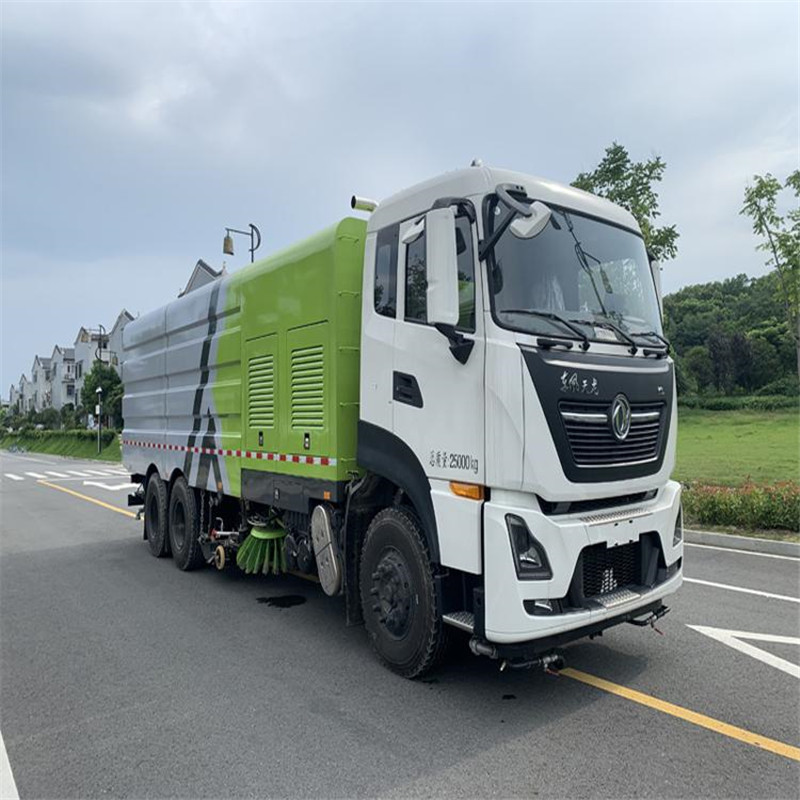

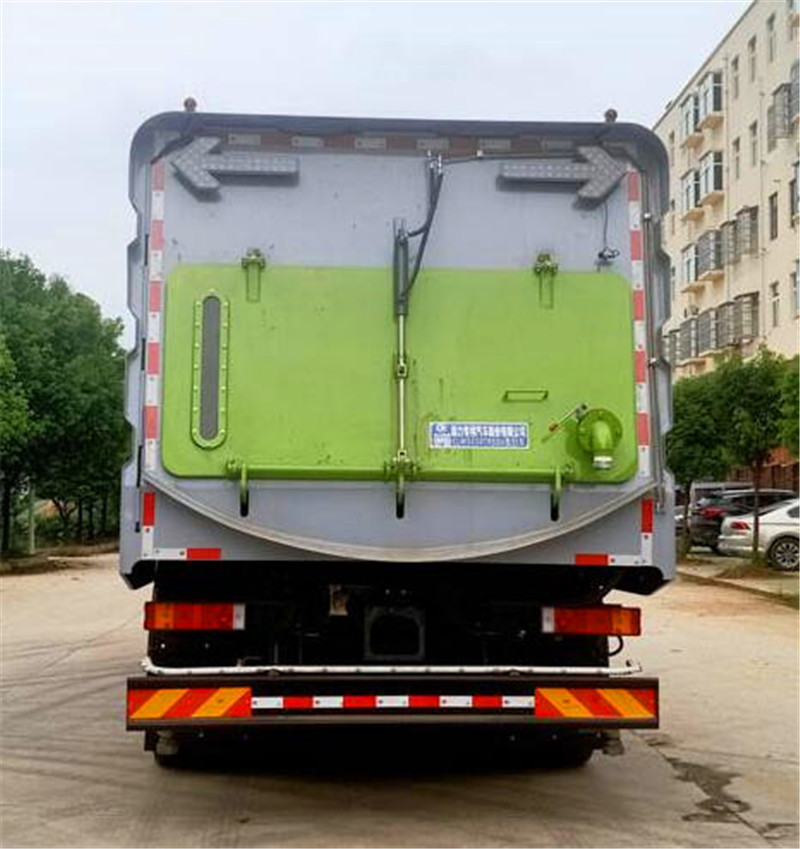

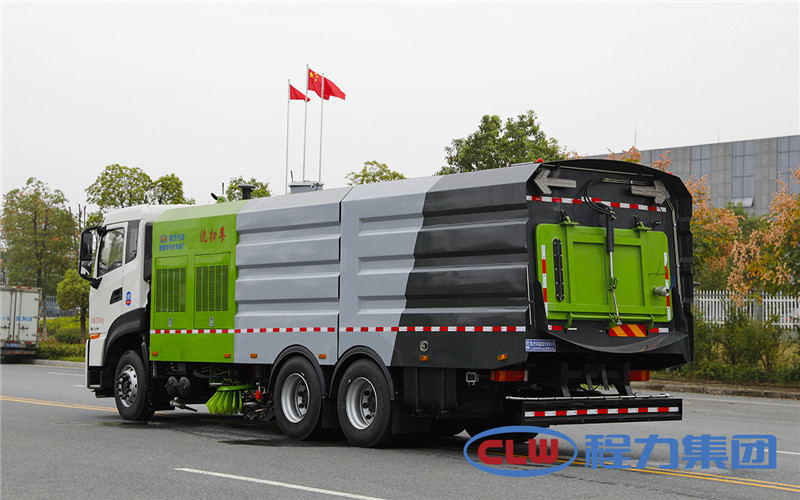

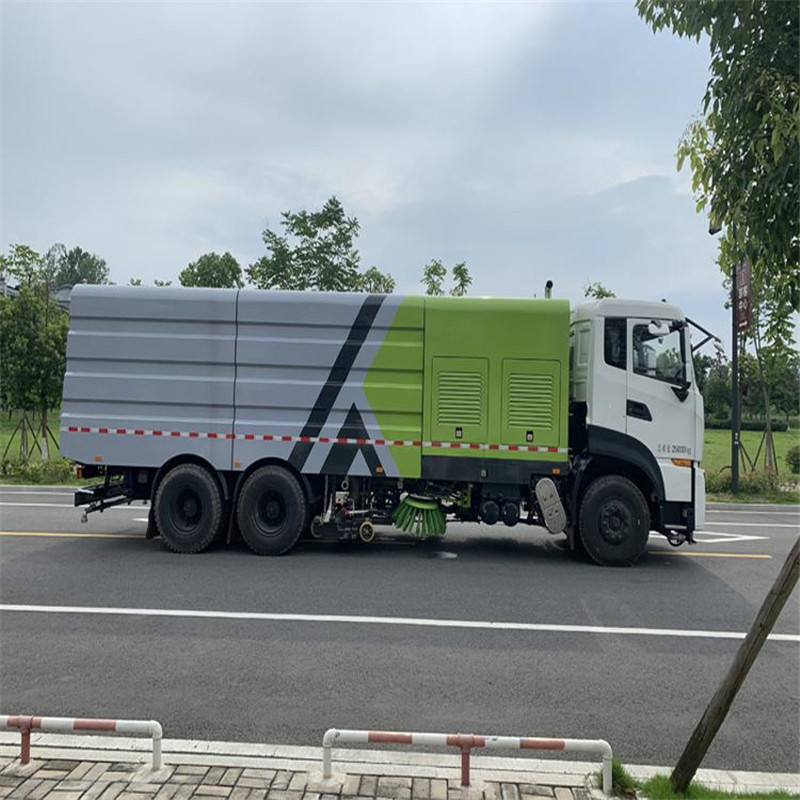

湖北程力國六東風天龍后雙橋大型洗掃多方位圖片：


|
